一．粒子快干機(Ⅱ)簡介
粒子快干機(Ⅱ)是一種采用聚氨酯膠粒熔化后涂在棉上的新型熱熔涂膠設備。
二．東莞市金柏林機械廠粒子快干機(Ⅱ)

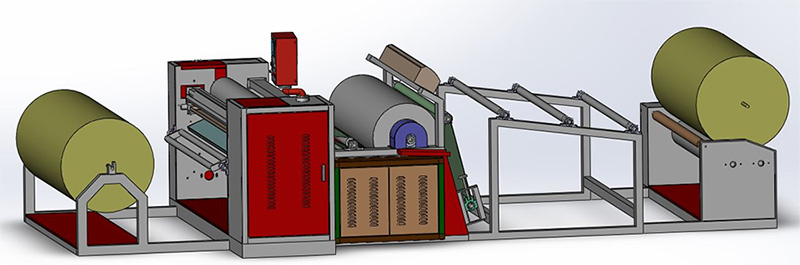

2.1產品圖示
2.2參考參數
工作材料寬：1650mm
機械輪輻：1800mm
設備線速：0-40m/min
設備尺寸：6300*3000*1850（長*寬*高）
油溫機加熱功率：30kw，220℃導熱油循環可調節
顆粒擠出機功率：23kw
風冷式水循環冷凍機：3.75kw
設備總功率：60kw
電力供應三相五線：380v50hz
設備總重量：3000kg
2.3設備功能
廣泛應用于紡織品、內衣海綿過膠后定型、服裝布料的熱熔粒過膠，適用TPU、PES等顆粒。
2.4設備特征
a.所用熱熔膠不含溶劑，是理想的綠色環保膠粘劑
b.熱熔膠粘合牢度強，少量的膠便可達到傳統膠粘劑的強度
c.油熱源，加熱分兩個檔位，加熱速度快，熱量穩定均勻
d.獨立的螺桿擠出系統，使膠水充分溶解，溶解速度快
e.網紋上膠方式，成品手感好，牢度穩定
f.風冷式水循環快速將膠水固化，從而提高設備產量
g.風簾加吹冷風，再次提高材料上膠后的膠水固化及產量
h.機臺人性化設計，PLC人機界面操控，間隙調節精準，節省操作人員
i.與傳統的噴膠快干相比速度快，每分鐘可達速度40米
j.無氣味，節省膠水，降低成本，100%純膠，不含溶劑
k.操作簡單，產品質量穩定

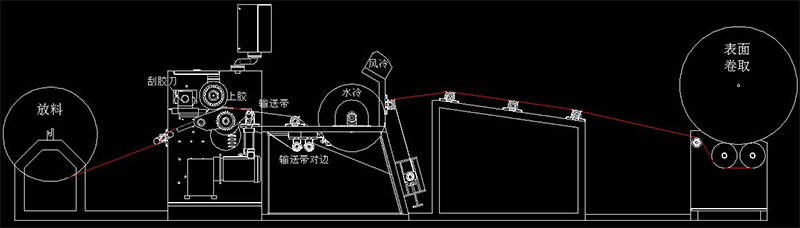

三.生產示意圖
3.1操作注意事項
a.操作者只有在完全熟悉，掌握機器的性能及工作原理后方可操作本機，切勿亂開、亂動。
b.生產前應檢查電纜、斷路器、接觸器、電機等電器是否符合要求。
c.生產前須檢查三相電源是否均衡，嚴禁缺相啟動設備。
d.生產期間應檢查各旋轉接頭是否安全，管路是否暢通，有無破損、漏油。
e.生產前應檢查各氣壓表是否正常，氣路有無漏氣。
f.生產前須將熱油機打開，待溫度升至工藝要求溫度后方可生產。熱油機工作時，嚴禁用手觸摸輸送油管。
g.生產前，應檢查各液壓站、減速機、軸承瓦盒、絲杠等潤滑情況，應正確及時的加注液壓油和潤滑油。
h.停機后，必須及時清洗膠槽及刮膠附件、網紋輥，清除機器各部分殘膠及污垢，以備下次使用。
i.保持各傳動輥表面干凈無異物。
3.2維護與保養
a.減速器每使用六個月應更換潤滑油一次。
b.熱油機每使用六個月應更換350#導熱油一次。
c.液壓油箱每使用六個月應更換N46或N32抗磨液壓油一次。
d.每月至少檢查一次液壓油箱、熱油機油箱，清除油垢，排除雜質，加足潤滑油及導熱油
e.軸承、絲杠等每班次須加注潤滑油。
f.鏈條每班次要檢查保證正常潤滑并及時張緊。
g.每班次檢查各連接部件、緊固件是否松動和脫落，并及時緊固。
h.每班次檢查油泵、油缸、分配閥、油管等連接處是否有漏油現象。
四.操作說明
1、使用本設備前，請檢查設備門是否關好、周圍人員是否站在危險標志處。

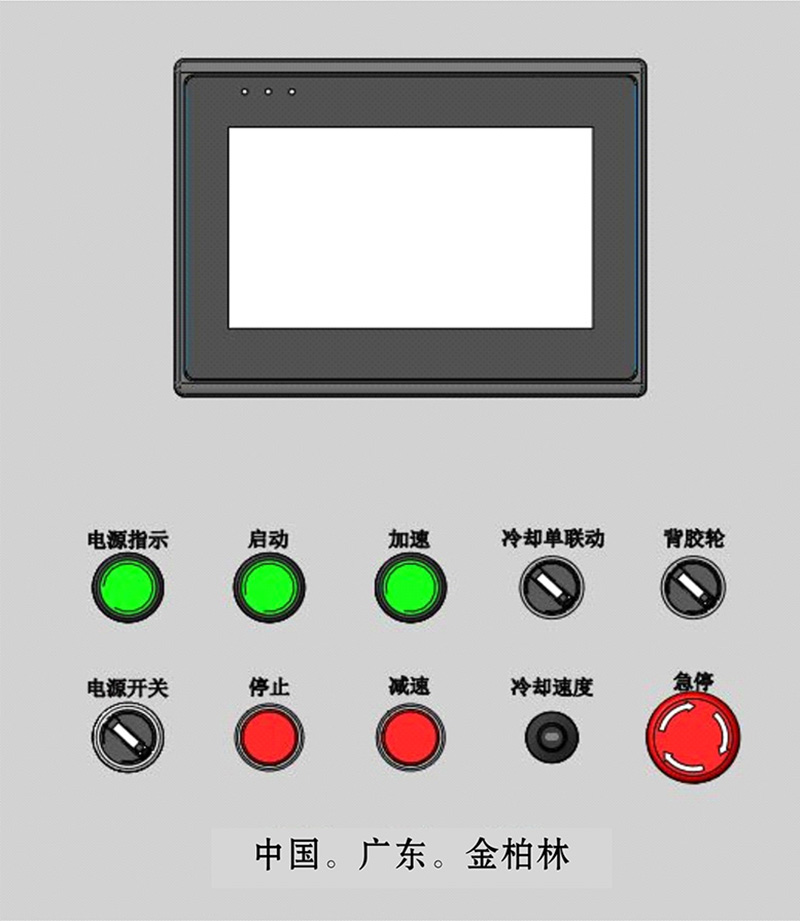

2、按鈕操作說明：
1)旋轉開關(電源開關)啟動機臺控制電源，機臺通電并電源指示 燈點亮；
2)冷卻單聯動:控制冷凍水輥筒獨立或是聯機運行；
3)冷卻速度：控制冷凍水輥筒運行速度，僅單動運行時有效
4)背膠輪：此選擇開關請在啟動后，加速前關閉，并于停止后，馬上打開！否則將出現下方卷的產品隨著上糊輪轉動而帶動！運行中請務必 不要打開此開關！
5)啟動：點擊此按鈕將啟動設備運行。
6)停止：點擊此按鈕將停止全部設備運行（請在低速-10M/分速度一下操作，否則將出現未知問題）。
7)加速：當設備啟動后，需要點動或長按此按鈕，以便設備提速，當達到所需速度后松開此按鈕。
8)減速：當設備啟動后，點動或長按此按鈕，將降低當前的運行速度。
9)緊急停止：當設備或產品出現錯誤，或其他緊急情況，按下此按鈕，設備將強行停止運行，若需重新運行，請排除問題后，松開此按鈕并重新點擊啟動。

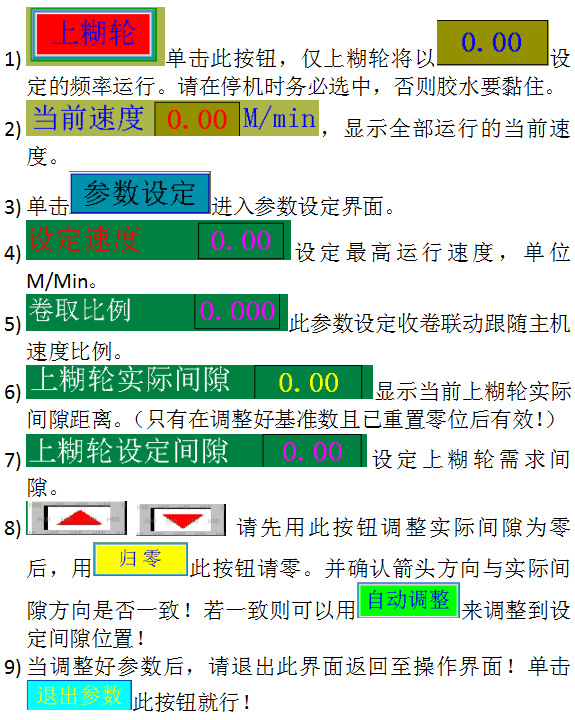

3、觸摸屏面板操作說明：
粒子配套熱熔機說明
溫控表從左至右表示為1——7號，控制的位置剛好相反，出口為7#，進料口為1#。
1）通電，由帶你向內部斷路器控制。
2）請先加溫度，打開溫控表對應選擇開關!
3）請選擇調整順序溫度設定！
4）當溫度達到設定所需值之后，請等待少許！待膠粒完全融化！
5）開啟變頻送料運行，綠色按鈕！
6）調整出膠速度，
旋鈕控制！
7）溫度設定：
（1）點擊【SET】 光標閃爍，點擊向上或向下箭頭該表對應光標數字！
（2）向左箭頭，用以移動光標。
（3）調整完成后，單擊【SET】結束.

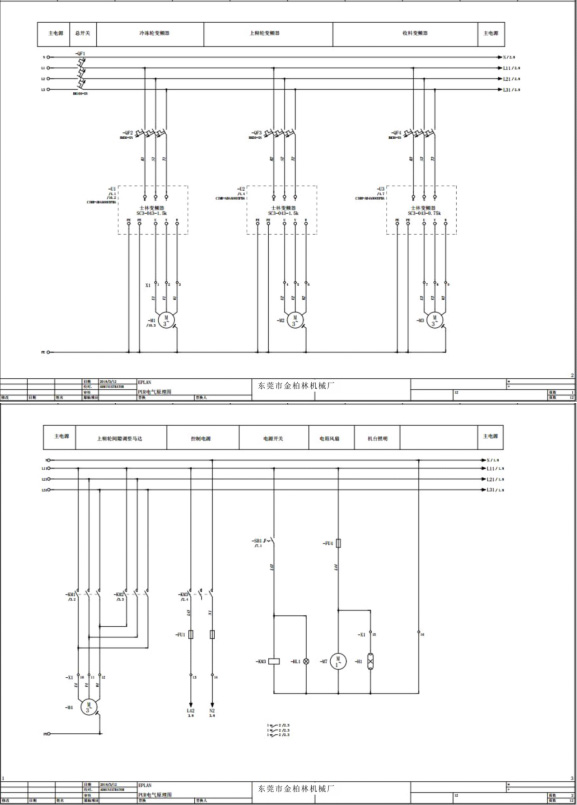

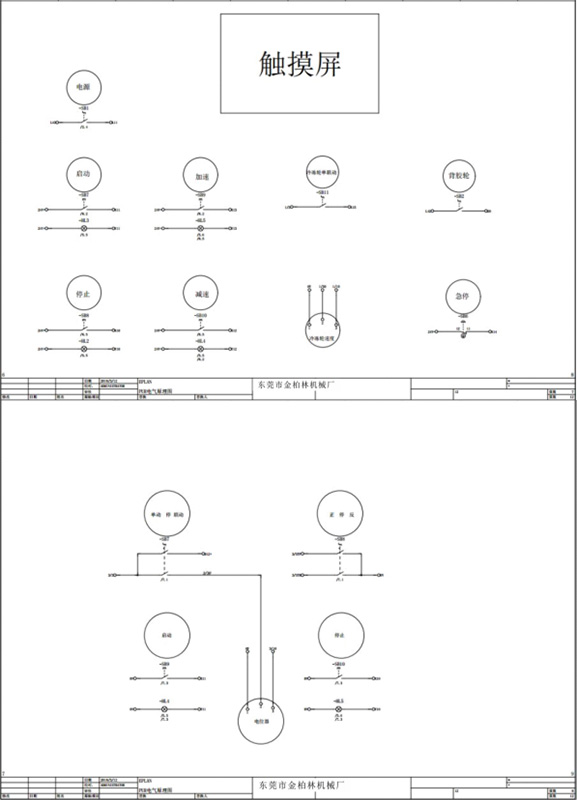

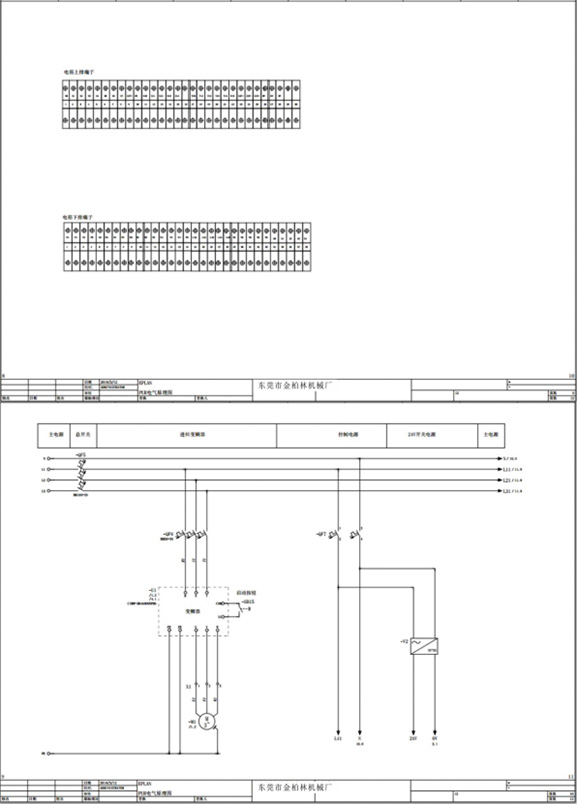

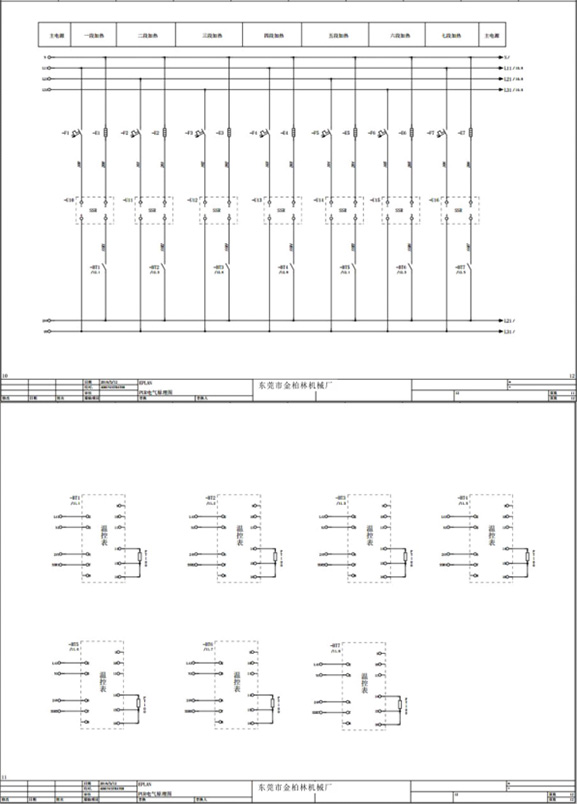

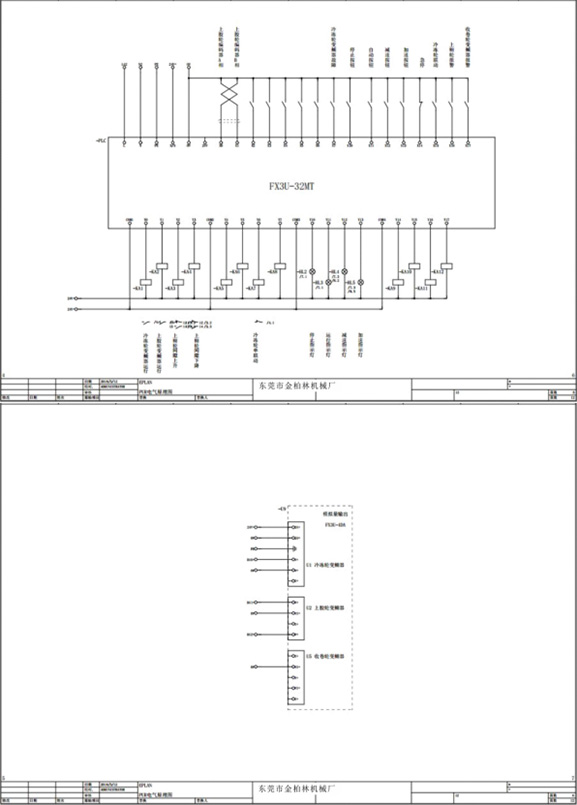

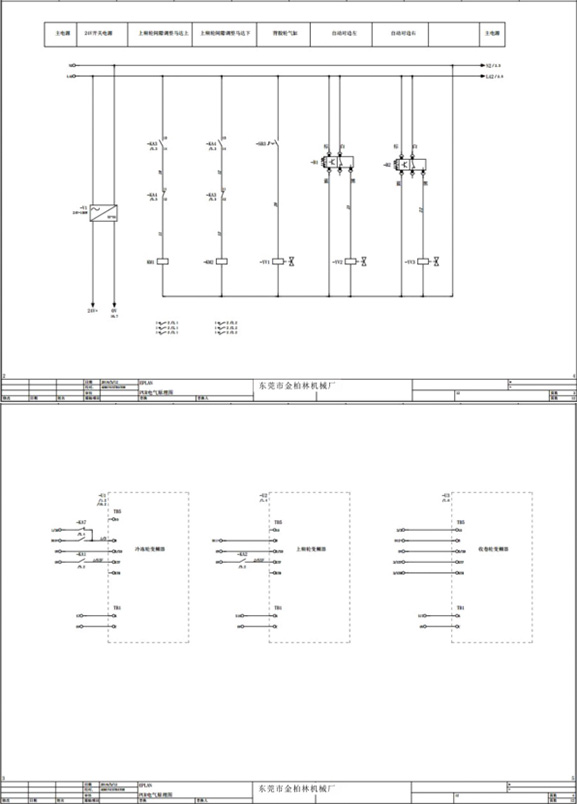

五．電路圖
